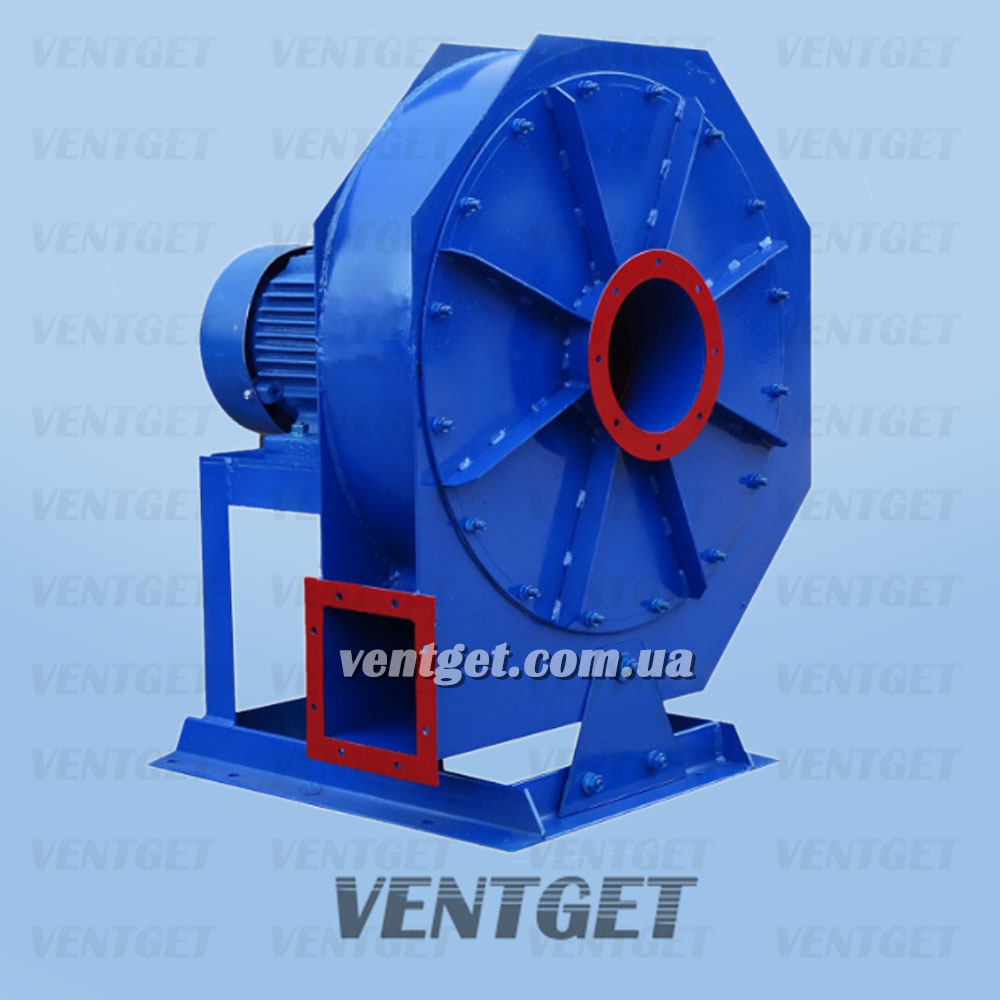

Вентилятор радиальный высокого давления ВР 160-18 (ВВД) №5 5,5 кВт 3000 об/мин

Вентилятор радиальный высокого давления ВР 160-18 (ВВД) №5 5,5 кВт 3000 об/мин предназначен для перемещения воздуха и других газовых смесей, агрессивность которых относительно углеродистой стали обыкновенного качества не выше агрессивности воздуха, с температурой до 80˚С, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 100 мг/м³, в условиях умеренного (П) климата (2-я категория размещения) по ГОСТ 15150. При условии защиты двигателя от влияния атмосферных осадков допускается эксплуатация в условиях «П» и «Т» 1-й категории.

Общие сведения о вентиляторе

• вентилятор высокого давления;
• высокая производительность;
• 12 загнутых вперед лопаток;
• одностороннего всасывания;
• корпус спиральный поворотный;
• направление вращения рабочего колеса – правое или левое;
• положение корпуса – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚.

Назначение вентилятора

• вентиляционные системы зерновых элеваторов;
• системы пневмотранспорта зерна;
• системы подачи сжатого воздуха в форсунку сжигания жидкого топлива;
• системы подачи воздуха в вагранки, сушильные печи, системы кондиционирования и вентиляции производственных, общественных и жилых зданий;
• системы охлаждения механизмов;
• системы воздушного отопления;
• системы сушки;
• другие санитарно-производственные цели.

Вентилятор устанавливается

• на элеваторах и других агропромышленных комплексах;
• в производственных помещениях;
• в цехах;
• в магазинах и торговых центрах;
• в коммерческих зданиях;
• на других промышленных предприятиях.

Конструкция вентилятора

1. рабочее колесо вентилятора – сварное, состоит из переднего и заднего дисков, имеет 12 лопаток и ступицу;
2. спиральный корпус («улитка») выполняет функции отвода воздуха (который выходит от рабочего колеса) в определенном направлении, а также частичного преобразования динамического давления потока в статический;
3. станина вентилятора сварная, на нее крепится корпус и электродвигатель. Основа станины имеет отверстия для установки на фундамент или виброизоляторы;
4. коллектор цилиндрической формы – служит для подвода воздуха, поступающего к рабочему колесу.

Принцип работы вентилятора

Электродвигатель АИР100L2 передает механическую энергию на рабочее колесо. Рабочее колесо радиального вентилятора вследствие вращения засасывает воздух через входное отверстие. Воздух движется от центра к периферии и за счет центробежной силы выталкивается лопатками во входное отверстие спирального корпуса (перпендикулярно к входному отверстию).

Положение корпуса вентиляторов (кроме дымососов) правого и левого вращения

Направление вращения рабочего колеса – правое или левое, положения корпуса – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚.

Категория размещения вентилятора согласно климатическим условиям

2-я категория – для эксплуатации под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе, а также имеется относительно свободный доступ к воздуху снаружи. Например: в палатках, в кузовах, в прицепах, в металлических помещениях без теплоизоляции, в том числе, в оболочке комплектного изделия категории 1 (отсутствие прямого воздействия солнечного излучения и атмосферных осадков).
